概述
1、介绍

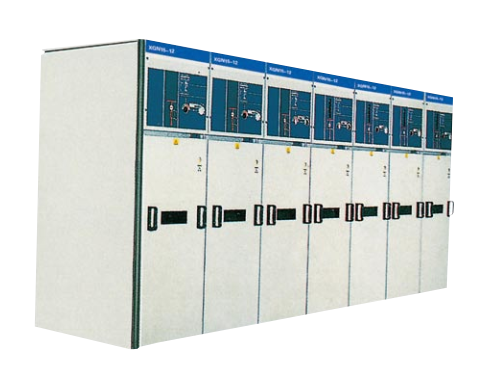

XGN15-12系列SF6组合式、金属密封开关柜已通过中国国家高压电器质量监检验中心——西高所的型式试验。
选用的开关装置包括:
负荷开关,断路器,隔离开关
ⅹGN15-12系列产品,柜体结构合理紧凑,体积小,安装方便,操作灵活简便,运行安全稳定,免维护,广泛用于10kV供配电系统。
柜体实际尺寸为
370、500、750mm宽,1400、1600、18050mm高,980mm深
所有控制功能元件集中在正面操作板上,柜内可根据需要配备避雷器,CT、PT、继电器、线圈、仪表等附件。
2、标准
中国GB标准:GB3804-90,GB3906,GB110022-89
中国标准:DL/T404
IEC标准:IEC298,265,129,694,420
3、主要柜型
I型柜,ABB原装进口SFL型/SFG型SF6负荷开关组件组装单元
II型柜,FLN36型SF6负荷开关组件组装单元。
Ⅲ型柜,UFS型SF6负荷开关上、下模块搭建单元
模块化概念
模块化概念,是上海人民输配电公司总结旧模式下技术、服务的显著问题,从标准化的解度进行专业的、先进的设计。
UFS模块特点
尺寸的标准化设计
结构的紧凑式安排
安装的模式化进行
主件通作性
服务简单性
外表美观性
工作的多快好省
使用环境
温度
储存时:-40℃到+70℃
工作时:-15℃到+40℃
低于-15℃,请与我们联系;
海拔:不超过1000m
湿度:相对湿度日平均值不大于95%,月平均值不大于90%
饱和蒸汽压日平均值不大于22Kpa,月平均值不大于1.8Kpa
周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染;
外绝缘耐污秽等级为I级、无经常性的剧烈震动。
